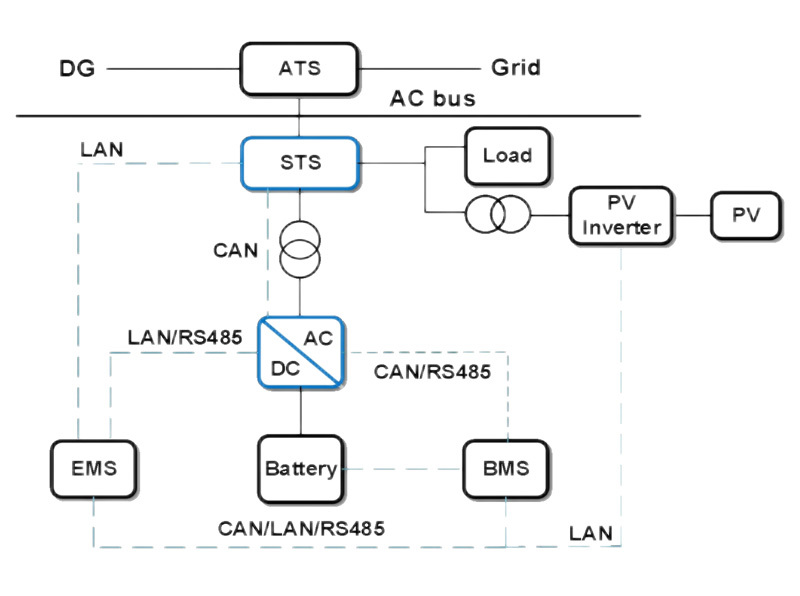

مقدمة في رسم مخطط المبادئ الكهربائية للنظام   يوضح هذا الرسم التخطيطي نظام إدارة الطاقة المعزز الذي يتضمن المديرية العامة (مولد ديزل) لتوفير الطاقة الإضافية.   حافلة التيار المتردد: يعمل كمركز مركزي لتوزيع طاقة التيار المتردد عبر الشبكة الصغيرة، وربط المكونات الرئيسية مثل الشبكة والحمل ومفتاح النقل الثابت (STS)، مما يضمن تدفق الطاقة بسلاسة. STS (مفتاح النقل الثابت): مكون أساسي يدير الانتقال السلس بين مصادر الطاقة المختلفة، بما في ذلك مولد الديزل (DG) ونظام تخزين البطارية PV +، مما يضمن إمدادًا موثوقًا به بالطاقة للحمل. عاكس الطاقة الشمسية: يقوم بتحويل التيار المستمر (DC) الذي تولدها الألواح الكهروضوئية (PV) إلى تيار متناوب (AC)، والذي يمكن استخدامه بواسطة الحمل أو تغذيته في ناقل التيار المتردد للتوزيع. تخزين طاقة البطارية: يقوم بتخزين الطاقة الفائضة التي ينتجها نظام الطاقة الكهروضوئية ويوفر الطاقة المخزنة خلال أوقات انخفاض توليد الطاقة الشمسية أو الطلب المرتفع، مما يساعد على موازنة العرض والطلب على الطاقة. مولدات الديزل (DG): يعمل كمصدر طاقة احتياطي عندما تكون المصادر الأخرى (مثل نظام الطاقة الكهروضوئية أو البطارية) غير كافية، مما يضمن إمدادًا مستمرًا بالطاقة للشبكة أو الحمل. اتصال الشبكة: يوفر اتصالاً بشبكة المرافق، مما يتيح للشبكة الصغيرة استيراد أو تصدير الطاقة حسب الحاجة، مما يضمن استقرار وموثوقية مصدر الطاقة. EMS (نظام إدارة الطاقة): يشرف على أداء الشبكة الصغيرة ويحسنه، ويتحكم في تدفق الكهرباء بين نظام الطاقة الكهروضوئية والتخزين ومولدات الديزل والحمل بناءً على توفر الطاقة والطلب عليها. واجهات الاتصالات (CAN/LAN/RS485): تسهيل تبادل البيانات بين مختلف مكونات النظام، مما يسمح بإدارة منسقة وفعالة لعمليات الشبكة الصغيرة من قبل نظام إدارة الطاقة. يتناول هذا الوصف العناصر الرئيسية للنظام، ويوضح أدوارها وكيفية عملها معًا لضمان توزيع الطاقة بشكل موثوق وفعال في الشبكة الصغيرة. اتجاهات التطبيق الموسعة يوضح هذا الرسم التخطيطي دمج تخزين الطاقة الكهروضوئية (PV) ومولدات الديزل (DG) والشبكة الكهربائية لتشكيل نظام شبكة كهربائية صغيرة موثوق. تشمل سيناريوهات تطبيقه ما يلي:   تشكيل شبكة كهربائية صغيرة في منطقة نائية: من خلال ربط تخزين الطاقة الكهروضوئية ومولدات الديزل، يعمل هذا النظام على إنشاء شبكة كهربائية صغيرة مستقرة قادرة على توفير الكهرباء في المناطق ذات الوصول المحدود إلى الشبكة أو المعدومة. مصدر الطاقة الاحتياطي: تعمل مولدات الديزل كنسخة احتياطية ثانوية عندما تكون احتياطيات الطاقة الكهروضوئية والبطاريات غير كافية، مما يضمن إمدادًا مستمرًا بالطاقة خلال فترات طويلة من انخفاض توليد الطاقة الشمسية. استبدال مولد الديزل: مع مرور الوقت، يقلل تخزين الطاقة الكهروضوئية من الاعتماد على مولدات الديزل، مما يخفض تكاليف التشغيل والتأثير البيئي. تحسين إمداد الحمل: ويضمن النظام توزيع الطاقة بكفاءة للأحمال المتصلة من خلال موازنة طاقة الخلايا الكهروضوئية والطاقة المخزنة وطاقة الديزل. إدارة الطاقة المرنة: تعمل أنظمة إدارة الطاقة في الوقت الفعلي (EMS) على تحسين استخدام الطاقة المتجددة والمخزنة مع تقليل وقت تشغيل مولدات الديزل. لمزيد من المعلومات، لا تتردد في ترك بريدك الإلكتروني ورقم هاتفك لطلب عرض سعر. لدينا فريق فني محترف لتقديم حلول تخزين طاقة شاملة! احصل على عرض سعر مجاني الآن!

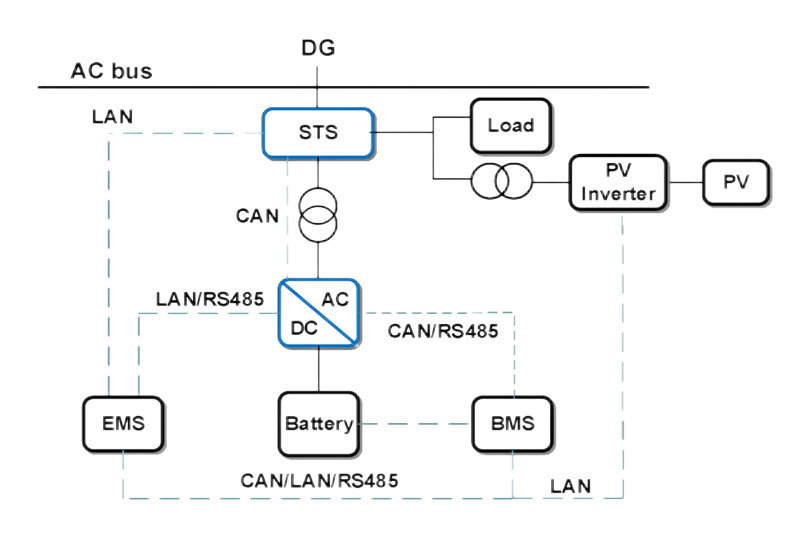

مقدمة في رسم مخطط المبادئ الكهربائية للنظام يُمثل هذا الرسم التخطيطي الكهربائي الأساسي نظام طاقة هجين يجمع بين الطاقة الكهروضوئية (PV)، وأنظمة تخزين الطاقة (ESS)، ومولدات الديزل (DG) لتشكيل شبكة كهربائية صغيرة. تعمل بنية النظام ومكوناته الرئيسية على النحو التالي: حافلة التيار المتردد : المحور المركزي لتوزيع الطاقة في الشبكة الصغيرة، والذي يربط جميع المكونات الرئيسية، بما في ذلك عاكس الطاقة الكهروضوئية، والبطارية، ومولد الديزل، والأحمال. STS (مفتاح النقل الثابت) : جهاز رئيسي يقوم بالتبديل بسلاسة بين مصادر الطاقة (على سبيل المثال، مولد الديزل ونظام الطاقة الكهروضوئية + التخزين) لضمان إمداد الطاقة دون انقطاع. عاكس الطاقة الشمسية : يقوم بتحويل الطاقة المستمرة التي تولدها الألواح الكهروضوئية إلى طاقة تيار متردد لاستخدامها بواسطة الأحمال أو تصديرها إلى ناقل التيار المتردد. تخزين طاقة البطارية : يقوم بتخزين الطاقة الزائدة التي تولدها أنظمة الطاقة الشمسية الكهروضوئية خلال النهار ويوفر الطاقة خلال فترات انخفاض توليد الطاقة الشمسية أو ذروة الطلب. مولد ديزل (DG) : يعمل كمصدر طاقة احتياطي، ويتم تشغيله عندما تكون الطاقة المتجددة والمخزنة غير كافية لتلبية متطلبات الحمل. نظام إدارة الطاقة (EMS) : يعمل على تحسين تشغيل الشبكة الصغيرة من خلال إدارة تدفق الطاقة بين الطاقة الكهروضوئية والتخزين ومولدات الديزل بناءً على الطلب وتوافر الطاقة. واجهات الاتصالات (CAN/LAN/RS485) : يتيح تبادل البيانات بين المكونات، مما يضمن التشغيل المنسق والفعال للشبكة الصغيرة. اتصال التحميل : يمثل الأجهزة والمعدات التي تستمد الطاقة من الشبكة الصغيرة، والتي يمكن أن تشمل المنازل أو الشركات أو المرافق الصناعية. يوفر هذا النظام حلاً قويًا وموثوقًا ومستدامًا للطاقة، خاصة في المناطق ذات الوصول المحدود إلى الشبكة أو إمدادات الطاقة غير الموثوقة. اتجاهات التطبيق الموسعة يوضح هذا الرسم التخطيطي دمج تخزين الطاقة الكهروضوئية (PV) ومولدات الديزل (DG) والشبكة الكهربائية لتشكيل نظام شبكة كهربائية صغيرة موثوق. تشمل سيناريوهات تطبيقه ما يلي: تشكيل شبكة كهربائية صغيرة في منطقة نائية : من خلال ربط تخزين الطاقة الكهروضوئية ومولدات الديزل، يعمل هذا النظام على إنشاء شبكة كهربائية صغيرة مستقرة قادرة على توفير الكهرباء في المناطق ذات الوصول المحدود إلى الشبكة أو المعدومة. مصدر طاقة احتياطي : تعمل مولدات الديزل كنسخة احتياطية ثانوية عندما تكون احتياطيات الطاقة الكهروضوئية والبطاريات غير كافية، مما يضمن إمدادًا مستمرًا بالطاقة خلال فترات طويلة من انخفاض توليد الطاقة الشمسية. استبدال مولد الديزل : مع مرور الوقت، يقلل تخزين الطاقة الكهروضوئية من الاعتماد على مولدات الديزل، مما يخفض تكاليف التشغيل والتأثير البيئي. تحسين إمداد الحمل : ويضمن النظام توزيع الطاقة بكفاءة للأحمال المتصلة من خلال موازنة طاقة الخلايا الكهروضوئية والطاقة المخزنة وطاقة الديزل. إدارة الطاقة المرنة : تعمل أنظمة إدارة الطاقة في الوقت الفعلي (EMS) على تحسين استخدام الطاقة المتجددة والمخزنة مع تقليل وقت تشغيل مولدات الديزل. لمزيد من المعلومات، لا تتردد في ترك بريدك الإلكتروني ورقم هاتفك لطلب عرض سعر. لدينا فريق فني محترف لتقديم حلول تخزين طاقة شاملة! احصل على عرض سعر مجاني الآن!

التيار المتردد مقترنًا بالطاقة الشمسية أو مصادر الطاقة الأخرى مع الشبكة، وذلك بشكل أساسي لتحقيق أقصى قدر من التوليد الذاتي وعدم استهلاك أي طاقة من الشبكة. نظام ا عملية ل أوجيك: الطاقة الكهروضوئية (PV) مبدأ العمل متى الطاقة الكهروضوئية هي في حالة وجود ضوء شمس كافٍ، يقوم العاكس الكهروضوئي بتحويل الطاقة الشمسية إلى تيار مستمر، والذي يتم تحويله بعد ذلك إلى تيار متناوب من خلال اقتران التيار المتردد لتزويد الحمل . و عندما يكون الطلب منخفضًا، إذا تجاوز توليد الطاقة الكهروضوئية الطلب الفوري على الحمل، فيمكن تخزين الطاقة الزائدة في البطارية أو إعادتها إلى الشبكة. توليد الطاقة ونقلها: تُولّد الألواح الكهروضوئية كهرباء تيار مستمر (DC) تحت الإضاءة. ثم يُحوّل التيار المستمر إلى تيار متردد (AC) بواسطة عاكس، ويُنقل إلى شبكة الكهرباء. عند توفر ضوء الشمس الكافي، تتجاوز قدرة توليد الطاقة الكهروضوئية الطلب على الطاقة، ويُنقل الفائض إلى شبكة الكهرباء. المشاركة في تقليل الطلب على الطاقة الشمسية وسد الفجوات: خلال فترات انخفاض حمولة نظام الطاقة (الوديان)، إذا كانت سعة توليد الطاقة الكهروضوئية أكبر من الحمل الكهربائي الفعلي، يُمكن تخزين الكهرباء الفائضة في نظام تخزين الطاقة لتحقيق "سد الفجوات". خلال فترات ارتفاع الحمل (الذروة)، إذا كان نظام تخزين الطاقة يحتوي على كهرباء كافية ولم تتمكن محطة الطاقة الكهروضوئية من تلبية طلب ذروة الحمل بمفردها، يُمكن لنظام تخزين الطاقة إطلاق الكهرباء. هذا، بالتعاون مع محطة الطاقة الكهروضوئية، يُغذي الشبكة بالكهرباء، مما يُحقق "تقليص الطلب على الطاقة الشمسية". بطارية مبدأ العمل ت يُعد نظام تخزين طاقة البطارية حلقةً أساسيةً في تحقيق خفض ذروة الاستهلاك وملء الوادي. فهو قادرٌ على تخزين الكهرباء وإطلاقها على فترات زمنية مختلفة، مما يُسهّل توزيع الحمل على الشبكة. يمكن شحن نظام تخزين طاقة البطارية خلال فترات انخفاض أسعار الكهرباء لتخزين الكهرباء، وتفريغها خلال فترات ذروة أسعار الكهرباء لتوفير الدعم الكهربائي للمستخدمين أو شبكة الطاقة. وضع الشحن: عندما يكون الطلب منخفضًا، وعندما يكون سعر الكهرباء منخفضًا وإمدادات الشبكة كافية، يتم شحن البطارية من الشبكة أو مصادر الطاقة الموزعة. وضع التفريغ: عندما يكون الطلب مرتفعًا، تقوم البطارية بتفريغ الطاقة إلى الشبكة أو مباشرة إلى الحمل لتقليل العبء على الشبكة والمساعدة في تحقيق التوازن بين العرض والطلب. عملية الشحن (ملء الوادي): خلال فترات انخفاض حمل نظام الطاقة، تُشحن البطارية بالكهرباء الفائضة من الشبكة عبر نظام إدارة البطارية (BMS). يتحكم نظام إدارة البطارية (BMS) في معدات الشحن لشحن البطارية بجهد وتيار مناسبين، محولاً الطاقة الكهربائية إلى طاقة كيميائية للتخزين، مما يحقق "ملء الوادي". عملية التفريغ (تخفيض ذروة الشحن): عندما تحتاج الشبكة إلى تخفيض ذروة الشحن، يستقبل نظام إدارة البطارية (BMS) إشارة تفريغ، ويتحكم في البطارية لإعادة الطاقة الكيميائية المخزنة إلى الشبكة كطاقة كهربائية. يساعد هذا على تلبية الطلب المرتفع خلال فترات الذروة، محققًا "تخفيض ذروة الشحن". أثناء التفريغ، تنعكس التفاعلات الكيميائية الداخلية للبطارية، ويتم تنظيم تيار وجهد الخرج لتلبية متطلبات الشبكة. شبكة مبدأ العمل بالنسبة لشبكة الطاقة، فإن الشحن خلال ساعات الذروة والتفريغ خلال ساعات الذروة يمكن أن يقلل من تقلبات الحمل. المراقبة ونقل الإشارات: الشبكة الكهربائية مُجهزة بأجهزة مراقبة مُتنوعة، مثل العدادات الذكية وأجهزة الاستشعار، والتي تجمع باستمرار بيانات تشغيلية آنية حول جهد الشبكة وتيارها وقدرتها. تُنقل هذه البيانات إلى مركز مراقبة الشبكة أو نظام إدارة الطاقة. عندما يكتشف النظام أن حمل الشبكة في حالة ركود، يُرسل إشارة شحن إلى طرف البطارية؛ وبالعكس، عندما يقترب حمل الشبكة من ذروة أو يدخلها، يُرسل إشارة تفريغ إلى طرف البطارية. التنسيق والتحسين: بصفتها مركز التحكم في نظام تقليل الذروة وملء الوديان، تُنسق نهاية الشبكة وتُحسّن تشغيل جميع المكونات بناءً على البيانات التشغيلية المجمعة على مستوى الشبكة ومعلومات حالة كل طرف بطارية، بالإضافة إلى معدات توليد أخرى مثل محطات الطاقة الكهروضوئية. على سبيل المثال، في سيناريوهات وجود أطراف بطاريات متعددة، تُوزّع نهاية الشبكة مهام الشحن والتفريغ بشكل معقول لكل بطارية بناءً على حالة شحنها وكفاءتها في الشحن والتفريغ، إلخ. هذا يضمن تحقيق أهداف تقليل الذروة وملء الوديان على مستوى الشبكة مع الحفاظ على استقرار تشغيل الشبكة.

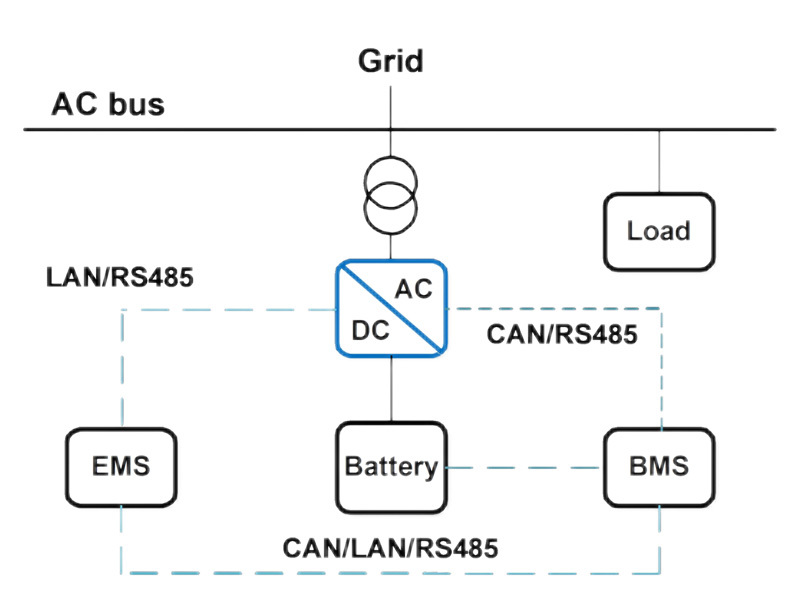

مقدمة في رسم مخطط المبادئ الكهربائية للنظام تمثل هذه الصورة مخطط مبدأ النظام الكهربائي لتخزين الطاقة المتكاملة مع الشبكة. المكونات الرئيسية ووظائفها هي: حافلة التيار المتردد :يعمل كنقطة اتصال أساسية لتوزيع الكهرباء، وربط الشبكة والأحمال ونظام تخزين الطاقة. اتصال الشبكة :يتصل النظام بشبكة المرافق، مما يسمح بتبادل الطاقة لدعم التطبيقات المختلفة. بطارية :تخزن الطاقة خلال فترات الطلب المنخفض وتفرغ الطاقة خلال فترات الطلب المرتفع، مما يعمل على تحسين استخدام الطاقة. نظام إدارة البطارية (BMS) :تراقب وتدير أداء البطارية، مما يضمن السلامة والكفاءة وطول العمر. نظام إدارة الطاقة (EMS) :يتحكم في تشغيل نظام تخزين الطاقة بأكمله ويحسنه، مما يوفر إدارة ذكية لتقليل الذروة وملء الوديان والاستجابة للطلب. محول التيار المتردد/المستمر :يسهل تحويل الطاقة ثنائي الاتجاه بين التيار المتردد من الشبكة والتيار المستمر للبطارية. واجهات الاتصالات (CAN/LAN/RS485) :تمكين الاتصال الفعال بين المكونات للمراقبة والتحكم في الوقت الفعلي. اتجاهات التطبيق الموسعة يتكامل نظام تخزين الطاقة هذا بسلاسة مع الشبكة، مما يوفر مجموعة واسعة من التطبيقات عبر سيناريوهات مختلفة: حلاقة الذروة وملء الوادي : من خلال شحن البطارية خلال ساعات الذروة عندما تكون أسعار الكهرباء منخفضة وتفريغها خلال فترات الذروة، يساعد هذا النظام الشركات والأسر على تقليل تكاليف الطاقة وتعظيم المدخرات. استجابة جانب الطلب : يستجيب النظام بفعالية لتقلبات الطلب على الطاقة في الشبكة، مما يدعم استقرارها من خلال تعديل تخزين الطاقة وتوزيعها آنيًا. هذا يُقلل من الحاجة إلى تحديثات الشبكة المكلفة، ويعزز توازن إمدادات الطاقة. توفير تكاليف الكهرباء : من خلال الإدارة الذكية للطاقة، يُقلل النظام من الاعتماد على الشبكة الكهربائية خلال فترات ارتفاع التكلفة، مما يُخفّض فواتير الكهرباء الإجمالية. وهو مفيدٌ بشكل خاص للمستخدمين الذين يعتمدون تسعيرًا متدرجًا أو يعتمد على وقت الاستخدام. زيادة سعة المحول : من خلال توفير طاقة إضافية خلال أوقات الذروة، يُخفف النظام الضغط على المحولات وشبكات التوزيع، مما يُطيل عمر البنية التحتية للشبكة ويُقلل من احتمالية حدوث أحمال زائدة أو أعطال. تحسين جودة الطاقة : يعمل النظام على تخفيف تقلبات الجهد، وتقليل التوافقيات، وتعزيز استقرار التردد، مما يضمن إمدادًا سلسًا وموثوقًا به للطاقة للمعدات الحساسة. تكامل الطاقة المتجددة : عند دمجه مع الألواح الشمسية أو توربينات الرياح، يخزن النظام فائض الطاقة المتجددة لاستخدامها لاحقًا، مما يضمن توفرها حتى في فترات انخفاض الإنتاج. وهذا يُعزز كفاءة مصادر الطاقة المتجددة إلى أقصى حد. مصدر طاقة احتياطي : في حالة انقطاع التيار الكهربائي، يمكن للنظام توفير مصدر طاقة متواصل للأحمال الحرجة، مما يضمن استمرارية العمل وراحة المنزل. استقلال الشبكة : بالنسبة للمناطق ذات الشبكات غير الموثوقة، يمكن للنظام أن يوفر استقلالاً جزئياً أو كاملاً في مجال الطاقة، مما يقلل الاعتماد على إمدادات الكهرباء الخارجية ويوفر أمن الطاقة. الفوائد البيئية : من خلال تقليل ذروة الطلب على الطاقة وتحسين كفاءة الطاقة، يساعد النظام على تقليل انبعاثات الغازات المسببة للاحتباس الحراري، مما يساهم في مستقبل أكثر استدامة. التطبيقات الصناعية : يعتبر هذا النظام مثاليًا للمصانع أو المرافق التجارية ذات الآلات الثقيلة، حيث يمكنه التعامل مع أحمال الطاقة العالية بكفاءة مع تحسين الموثوقية التشغيلية وتقليل هدر الطاقة. لمزيد من المعلومات، لا تتردد في ترك بريدك الإلكتروني ورقم هاتفك لطلب عرض سعر. لدينا فريق فني محترف لتقديم حلول تخزين طاقة شاملة! احصل على عرض سعر مجاني الآن!

يعمل نظام BESS، سواءً مع أو بدون مزرعة طاقة شمسية متصلة بالتيار المستمر، كطاقة احتياطية للأحمال عند انقطاع التيار الكهربائي عن الشبكة. ولكن، يتوقف التيار الكهربائي عن الأحمال في حال نفاد طاقة البطارية والطاقة الشمسية وتعطل الشبكة. منطق تشغيل النظام: تُغذّي الطاقة الكهروضوئية الحمل أولًا، وتُستخدم الطاقة الفائضة لشحن البطارية. إذا لم تكن الطاقة الكهروضوئية كافية، تُغذّي البطارية. إذا لم تكن الطاقة الكهروضوئية وتخزين طاقة البطارية كافيين، تُكمّل الطاقة الرئيسية. في حال انقطاع التيار الكهربائي الرئيسي أيضًا، يُغلق الحمل. منطق التحكم في التطبيق: وضع التشغيل على الشبكة تُغذّي الطاقة الكهروضوئية الأحمال أولًا، وتُستخدم الكهرباء الفائضة لشحن البطاريات. عندما تتجاوز حالة شحن المخزن قيمةً معينة، يقطع نظام إدارة الطاقة (EMS) كل الطاقة اللازمة لشحن البطارية، وتُغذّى الكهرباء الفائضة إلى الشبكة الرئيسية. عندما تكون الطاقة الشمسية غير كافية، تقوم كل من الشبكة والبطاريات بتزويد الحمل معًا. عندما لا يكون هناك توليد للطاقة الكهروضوئية، فإن البطارية والشبكة تزودان الأحمال. عندما تكون SOC للتخزين أقل من قيمة معينة، سيمنع نظام EMS تفريغ البطارية، ثم تقوم الشبكة بتزويد الأحمال. وضع التشغيل خارج الشبكة عندما ينقطع التيار الكهربائي عن المرافق العامة، يتم إيقاف تشغيل STS بسرعة ويؤدي في نفس الوقت إلى تشغيل مفتاح في PCS إلى وضع VF الجزيري، مما يحقق انتقالًا سلسًا بين أوضاع الشبكة المتصلة والوضع الجزيري. عندما تكون الطاقة الكهروضوئية كافية، تقوم الطاقة الكهروضوئية بتزويد الأحمال أولاً، ثم تقوم الطاقة الإضافية بشحن البطارية، وإذا تجاوزت SOC لتخزين الطاقة الحد الأقصى، فسوف تقوم EMS بتقييد الطاقة الكهروضوئية، وحماية البطارية من الشحن الزائد. عندما تكون الطاقة الكهروضوئية غير كافية، تقوم كل من الطاقة الكهروضوئية والبطاريات بتزويد الحمل معًا. عندما لا يكون هناك توليد للطاقة الكهروضوئية، تقوم البطارية بتزويد الأحمال. عندما ينخفض ​​مستوى الطاقة المخزنة إلى ما دون مستوى معين وتنقطع الطاقة الكهربائية عن الشبكة، سيتم إيقاف تشغيل الحمل. عند استعادة طاقة المرافق، يقوم نظام ATS بالتبديل تلقائيًا إلى طاقة المرافق.

مقدمة في رسم مخطط المبادئ الكهربائية للنظام يُمثل هذا الرسم التخطيطي الكهربائي الأساسي نظام طاقة هجين يجمع بين الطاقة الكهروضوئية (PV) وأنظمة تخزين الطاقة (ESS)، ويُدمج مع الشبكة الكهربائية لتشكيل شبكة كهربائية مصغرة. تعمل بنية النظام ومكوناته الرئيسية على النحو التالي: حافلة التيار المتردد :المركز المركزي لتوزيع الطاقة في الشبكة الصغيرة، والذي يربط جميع المكونات الرئيسية، بما في ذلك عاكس الطاقة الكهروضوئية، والبطارية، ومولد الديزل، والأحمال. STS (مفتاح النقل الثابت) :جهاز رئيسي يقوم بالتبديل بسلاسة بين مصادر الطاقة (على سبيل المثال، مولد الديزل ونظام الطاقة الكهروضوئية + التخزين) لضمان إمداد الطاقة دون انقطاع. عاكس الطاقة الكهروضوئية :يقوم بتحويل طاقة التيار المستمر التي تولدها الألواح الكهروضوئية إلى طاقة تيار متردد لاستخدامها بواسطة الأحمال أو تصديرها إلى ناقل التيار المتردد. تخزين طاقة البطارية :تخزن الطاقة الزائدة التي تولدها أنظمة الطاقة الشمسية الكهروضوئية خلال النهار وتوفر الطاقة خلال فترات انخفاض توليد الطاقة الشمسية أو ذروة الطلب. اتصال الشبكة :يتصل النظام بشبكة المرافق، مما يسمح بتبادل الطاقة لدعم التطبيقات المختلفة. نظام إدارة الطاقة (EMS) :يعمل على تحسين تشغيل الشبكة الصغيرة من خلال إدارة تدفق الطاقة بين الطاقة الكهروضوئية والتخزين ومولدات الديزل بناءً على الطلب وتوافر الطاقة. واجهات الاتصالات (CAN/LAN/RS485) :يتيح تبادل البيانات بين المكونات، مما يضمن التشغيل المنسق والفعال للشبكة الصغيرة. من المرجح أن يكون تصميم هذا النظام مصممًا لإدارة الطاقة في أنظمة الطاقة المتجددة، مما يضمن كفاءة التشغيل باستخدام الطاقة الشمسية، وتخزين البطاريات، والتكامل السلس مع الشبكة. ويضيف نظام STS عنصر حماية وتحكمًا لعمليات نقل الطاقة. اتجاهات التطبيق الموسعة تُعد أنظمة الطاقة الكهروضوئية، كتقنية طاقة نظيفة ومتجددة، ذات أهمية بالغة لتحقيق التنمية المستدامة، ومواجهة تغير المناخ، وحماية البيئة، وتحسين إمدادات الطاقة. ومع ذلك، تتأثر هذه الأنظمة بالظروف الجوية وتتميز بخصائص متقطعة. لذلك، عادةً ما تُدمج أنظمة الطاقة الكهروضوئية مع أشكال أخرى من الطاقة. نظام شبكة تخزين الطاقة الكهروضوئية هو نظام طاقة يستخدم الطاقة الكهروضوئية بشكل شامل، وتخزين الطاقة، وربطها بالشبكة. يربط هذا النظام أنظمة توليد الطاقة الشمسية الكهروضوئية بمعدات تخزين الطاقة وشبكة الكهرباء، مما يُحقق تجميع الطاقة الشمسية وتخزينها واستخدامها بفعالية. لمزيد من المعلومات، لا تتردد في ترك بريدك الإلكتروني ورقم هاتفك لطلب عرض سعر. لدينا فريق فني محترف لتقديم حلول تخزين طاقة شاملة! احصل على عرض سعر مجاني الآن!

يعمل نظام BESS مع مزارع الطاقة الشمسية المتصلة بالتيار المتردد أو المستمر، حيث يعمل تلقائيًا كطاقة احتياطية للأحمال عند انقطاع الشبكة. ستعمل الطاقة الموزعة (DG) كطاقة احتياطية ثانوية عند نفاد طاقة البطارية والطاقة الشمسية. منطق تشغيل النظام: تُزوّد ​​الطاقة الكهروضوئية الحمل أولًا، وتُستخدم الطاقة الفائضة لشحن البطارية. إذا لم تكن الطاقة الكهروضوئية كافية، فستُزوّد ​​البطارية بالطاقة. إذا كانت الطاقة الكهروضوئية و بطارية إذا لم يكن تخزين الطاقة كافيًا، فسيتم تعويضه بمصدر الطاقة الرئيسي. وفي حال انقطاع التيار الرئيسي أيضًا، سيتم استخدام مولدات الديزل لتوفير الطاقة. منطق التحكم في التطبيق : وضع التشغيل على الشبكة يتم توصيل مخزن الطاقة بالشبكة في وضع PQ، ويتم شحن الطاقة الكهروضوئية المتبقية فقط، وليس الطاقة الرئيسية. تُغذّي الطاقة الكهروضوئية الأحمال أولًا، وتُستخدم الكهرباء الفائضة لشحن البطاريات. عندما تتجاوز حالة شحن المخزن قيمةً معينة، يُوقف نظام إدارة الطاقة (EMS) جميع الطاقة اللازمة لشحن البطارية، ويُقيّد الطاقة الكهروضوئية ويمنع تغذية الشبكة بها. عندما ص الخامس الطاقة غير كافية، كلا من الخامس وتقوم البطاريات بتزويد الحمل معًا. عندما لا تقوم الطاقة الكهروضوئية بتوليد الكهرباء، فإن الطاقة الرئيسية والبطاريات تزودان الحمل معًا. عندما تكون SOC للتخزين أقل من قيمة معينة، سيمنع نظام EMS تفريغ البطارية، ثم تقوم الشبكة بتزويد الأحمال . وضع التشغيل خارج الشبكة عندما ينقطع التيار الكهربائي عن المرافق العامة، يتم إيقاف تشغيل STS بسرعة ويؤدي في نفس الوقت إلى تشغيل مفتاح في PCS إلى وضع VF الجزيري، مما يحقق انتقالًا سلسًا بين أوضاع الشبكة المتصلة والوضع الجزيري. عندما تكون الطاقة الكهروضوئية كافية، تقوم الطاقة الكهروضوئية بتزويد الأحمال أولاً، ثم تقوم الطاقة الإضافية بشحن البطارية، وإذا تجاوزت SOC لتخزين الطاقة الحد الأقصى، فسوف تقوم EMS بتقييد الطاقة الكهروضوئية، وحماية البطارية من الشحن الزائد. عندما تكون الطاقة الكهروضوئية غير كافية، تقوم كل من الطاقة الكهروضوئية والبطاريات بتزويد الحمل معًا. عندما لا يكون هناك توليد للطاقة الكهروضوئية، تقوم البطارية بتزويد الأحمال. عندما ينخفض ​​مستوى الطاقة المخزنة في النظام (SOC) إلى ما دون مستوى معين وتضيع طاقة المرافق، يقوم نظام إدارة الطاقة (EMS) ببدء تشغيل مولد الديزل عبر جهات اتصال جافة ليكون بمثابة مصدر جهد النظام، مع قيام نظام ATS بالتبديل تلقائيًا إلى مولد الديزل. بعد بدء تشغيل مولد الديزل، عندما يستعيد الجهد على جانب الشبكة من STS، يقوم نظام تخزين الطاقة تلقائيًا بمزامنة جهد جانب الشبكة ويغلق مفتاح النقل الثابت STS لتحقيق التشغيل المتصل بالشبكة. عندما يتم استعادة طاقة المرافق، يقوم نظام ATS تلقائيًا بالتبديل مرة أخرى إلى طاقة المرافق، ويتحكم نظام EMS في إيقاف تشغيل مولد الديزل من خلال جهات اتصال جافة.
